模塊原理框圖

　　二、保護功能

　　1.輸出過電壓保護

　　輸出電壓過高對用電設備會造成災難性事故，為杜絕此類情況發生，高頻模塊內有過電壓保護電路，出現過電壓后模塊自動鎖死，相應模塊指示打亮，故障模塊自動退出工作而不影響整個系統正常運行，過電壓保護點設為320V士2V。

　　2.輸出限流保護

　　每個模塊的輸出功率受到限制，輸出負載增電流不能無限增大，因此每個模塊輸出電流最大限制為額定輸出電流的1.05倍，如輸出超負荷，模塊自動調低輸出電壓加以保護。

　　3.短路保護

　　整流模塊輸出特性如圖3-4所示，輸出短路時模塊在瞬間把輸出電壓拉低到零。限制短路電流在限流點之下，此時模塊輸出功率很小，以達到保護模塊的目的。模塊可長期工作在短路狀態，不會損壞，排除故障后模塊可自動恢復工作。

　　4.并聯保護

　　每個模塊內部均有并聯保護電路，絕對保證故障模塊自動退出系統，而不影響其他正常模塊工作。電源模塊并機輸出示意圖如圖3-5所示。

　　5.過熱保護

　　過熱保護主要是保護大功率變流器件，這些器件的結溫和電流過載能力均有安全極限值，正常工作情況下，系統設計留有足夠余量:在一些特殊環境下，如果環境溫度過高、風機停轉等情況下，模塊檢測散熱器溫度超過90C時自動關機保護，溫度降低到80C時模塊自動啟動。

　　6.過電流保護

　　過電流保護主要保護大功率變流器件，在變流的每一個周期， 如果通過電超過器件承受電流，關閉功率器件，達到保護功率器件的目的。過電流保護可自動恢復。

　　7.測量功能

　　測量電源模塊輸出電壓和電流以及模塊的工作狀態，并通過LCD顯示，使用者可直觀、方便地了解模塊和系統工作狀態。

　　8.故障報警功能

　　在出現故障時模塊會發出聲光報警，同時LCD上顯示故障信息，用戶能方便地對模塊故障定位，便于及時排除故障。

　　9.設置功能

　　(1)模塊輸出電壓設置。根據設置的模塊工作母線、充電狀態、浮充電壓、均充電壓、控母輸出電壓等參數確定電源的輸出電壓。

　　(2)無級限流。通過監控系統可在5%~ 105%額定電流內任意設置限流點限流點通過了LCD和按鍵設置，根據設置的模塊工作母線、合母限流、控母限流等參數確定模塊輸出限流。

　　10.校準功能

　　(1)電壓測量校準，

　　通過LCD和按健校準模塊輸出電壓測量。

　　(2)電流測量校準。

　　通過L.CD和按鍵校準模塊輸出電流測量。

　　(3)輸出電壓控制校準。通過LCD和按健校準模塊輸出電壓控制。

　　11.通信功能

　　模塊通過RS485或CAN和主監校之間通信，主監控通過通信實現模塊參數設置，控制模塊工作狀態。

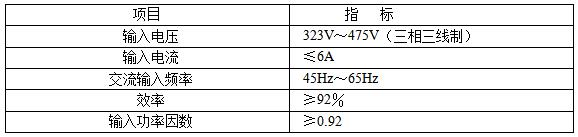

　　附ER22010/T 表    ER22010/T 系列整流模塊輸入特性

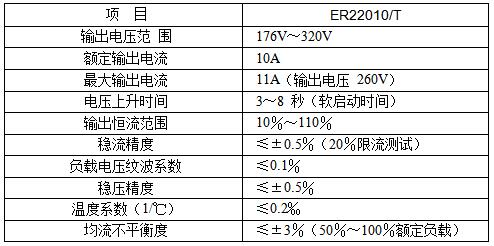

　　表    ER22010/T 系列整流模塊輸出特性
