時間繼電器在控制電路中經常看到，是一種利用電磁原理或機械動作原理來延遲觸點閉合或者分斷的自動控制電器。按延時間分為通電延時型和斷電延時型兩種。想要正確使用時間繼電器，首先要搞清楚這兩種時間繼電器的區別，下面分享兩者區別和如何使用。

　　一、工作原理區別

　　(1)通電延時型時間繼電器在獲得輸入信號后立即開始延時，需待延時完畢，其執行部分才輸出信號以操縱控制電路；當輸入信號消失后，繼電器立即恢復到動作前的狀態。

　　(2)斷電延時型時間繼電器恰恰相反，當獲得輸入信號后，執行部分立即有輸出信號；而在輸入信號消失后，繼電器卻需要經過一定的延時，才能恢復到動作前的狀態。

　　二、符號觸點區別

　　時間繼電器線圈電氣符號，通電延時吸合符號是普通繼電器左側加空心塊，斷電延時釋放符號普通繼電器左側加實心塊。

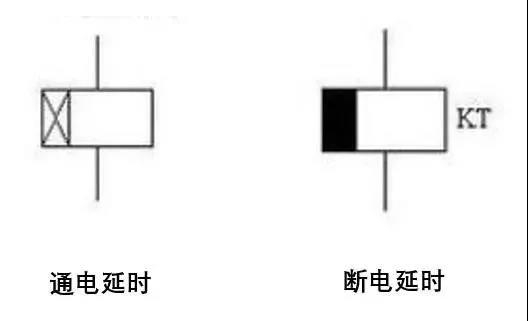

　　▲時間繼電器符號

　　通電延時吸合的時間繼電器，觸點電氣符號為普通繼電器左側加（=

　　斷電延時釋放的時間繼電器，觸點電氣符號為普通繼電器左側加 ）=

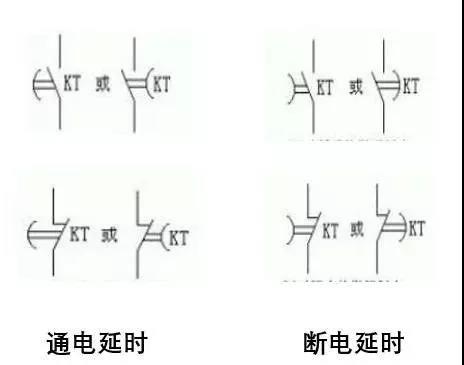

　　▲時間繼電器觸點

　　三、時間繼電器接線圖

　　時間繼電器如何使用到實際電路中，我們來看時間繼電器接線圖。時間繼電器目前有機械式和數顯式，這里我已接線來接介紹兩種時間繼電器接線方法

　　1） 通電延時時間繼電器

　　（1）接線圖

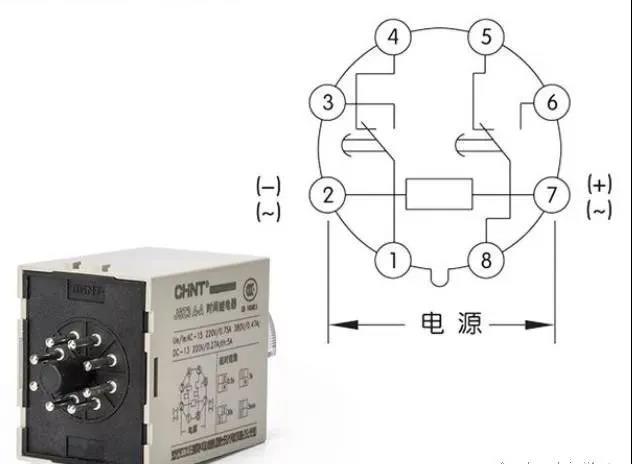

　　▲通電延時繼電器時間

　　圖中為例，我們可以看出時間的2---7是時間繼電器工作線圈電源（如果是直流注意區分正負極）。然后1、3、4和5、6、8是兩組組跳轉觸點，1和4是常閉觸點，也就是延時以前一直是閉合的，在我們設定的延時時間到達的時候，1和4就從常閉變為了常開，也就斷開了，這時1和3就接通了，這樣就完成了延時跳轉。同樣道理8---6 常開觸點，延時閉合，8---5常閉觸點延時斷開，8為公共端。

　　（2）實際應用

　　延時接通

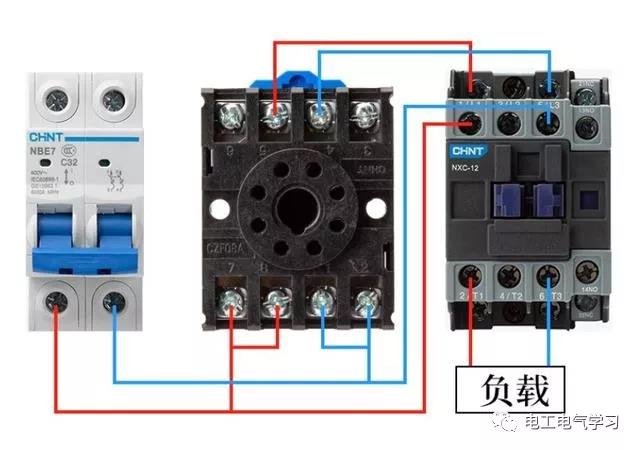

　　▲延時接通

　　延時斷開

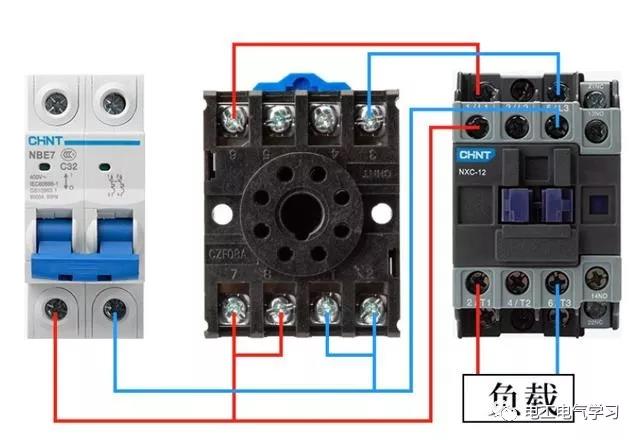

　　▲延時斷開

　　2） 斷電延時時間繼電器

　　（1）接線圖

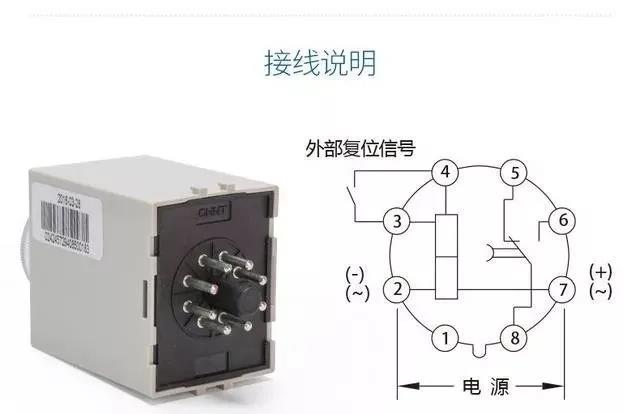

　　▲斷電延時繼電器

　　圖中為例，我們可以看出2---7是時間繼電器工作線圈電源（如果是直流注意區分正負極）。3、4是外部復位信號端，可以作為終斷延時使用，電路需要這個功能就接，不接也可以使用。5、6、8是一組組跳轉觸點，5和8是常閉觸點，時間繼電器工作線圈得電，5、8瞬時斷開，在線圈斷電后，在我們設定的延時時間到達的時候，5和8就從斷開變為了常閉，也就恢復最初狀態。6和8是常開觸點，時間繼電器工作線圈得電，6、8瞬時閉合，在線圈斷電后，在我們設定的延時時間到達的時候，5和8就從閉合變為了常開，恢復為最初狀態。

　　(2)實際應用

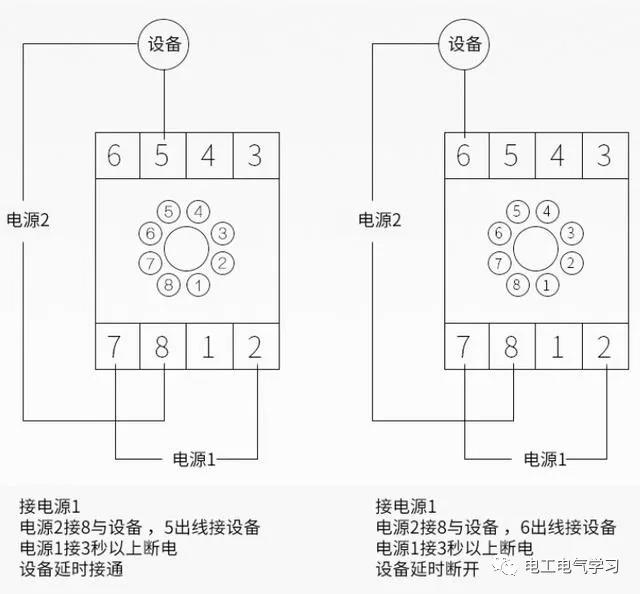

　　▲應用接線圖

　　▲應用實例

　　時間繼電器具體設定方法以及延時時間范圍，各型號不同，在使用時根據實際設定即可。
