鉛酸、鉛炭電池技術介紹與儲能應用分析

　　鉛酸電池

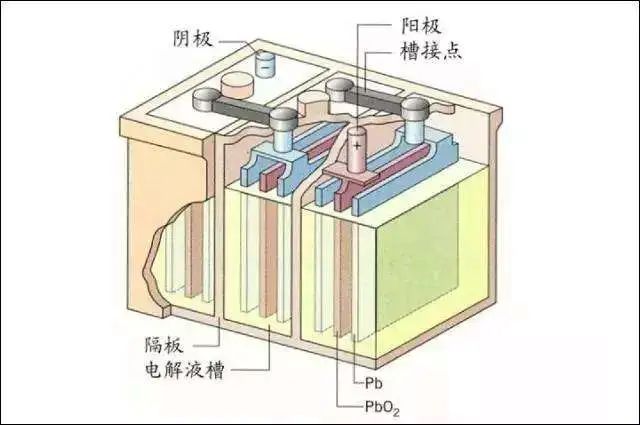

　　普通鉛酸電池的正極活性材料是氧化鉛(PbO2)，負極活性材料是鉛(Pb)，它們附著在板柵上。鉛酸電池以硫酸的水溶液為電解液，構造簡單，易于使用。

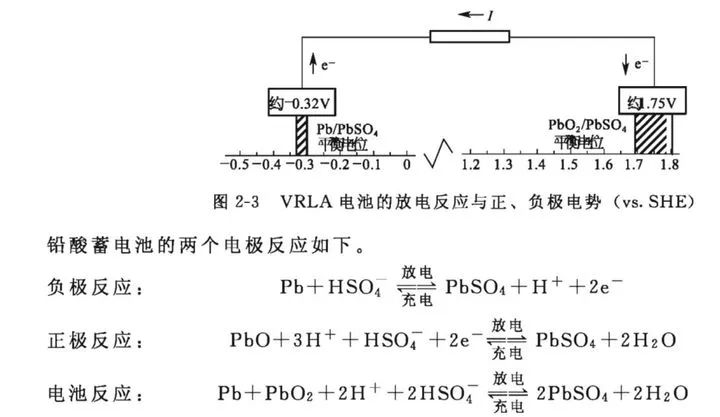

　　其充電、放電反應機理如下：

　　鉛酸電池的優點：

　　1）價格適中：相比較鋰電池池價格低;

　　2）制備工藝簡單：制備設備、廠房投資都不大，相比于鋰電要小的多；

　　3）較為安全：爆炸燃燒的可能性很低；

　　4）環境適應性強：具有很寬的工作范圍區間，而且性能隨溫度的變化不像鋰離子電池一樣劇烈，對于溫控系統要求更低；

　　5）易于回收再利用：廢舊的鉛酸電池回收活性材料較為容易；

　　6）技術成熟穩定可靠：已有百余年歷史的技術，使用經驗豐富，值得依賴。

　　然而傳統鉛酸電池也一直有其突出的問題：

　　1）壽命問題：傳統上只有幾百次壽命；

　　2）大功率工作問題：在0.5C以上的大倍率工作條件下，會發生“硫酸鹽化現象，”衰減加速，而這也是鉛酸電池壽命不佳的根本原因；

　　3）能量密度不高：只有20~40Wh/kg，因此大部分對于能量密度較高的場合都選用了鋰電池，這也是鋰電池近年來強勢崛起的重要原因；

　　4）回收再利用方面：雖然鉛酸電池回收并不困難，但是因?yàn)榛厥諜C(jī)制不健全、民眾環保意識不強的因素，導致了鉛酸電池回收存在許多不正規的現象，因而造成了資源的浪費和環境的污染。

　　鉛炭電池

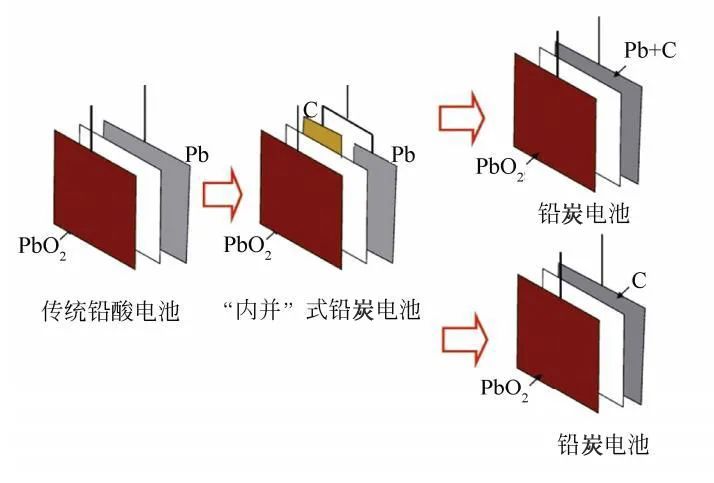

　　在鉛炭電池中，負極從純Pb變成了具有雙電層電容特性的炭材料（C）+電池特性海綿鉛（Pb）混合組成的雙功能復合負極，即鉛炭（Lead-carbon）負極，然后再與PbO2正極匹配組裝，即組成了鉛炭電池。表面生成的PbSO4堆積層或者是大顆粒PbSO4明顯減少了電子轉移、反應需要的有效表面積和物質，使得后續的反應更為困難，因此使得負極板內部變成了“死”區。而在充電時，因?yàn)楸砻鍼bSO4層阻礙了鉛酸電池本體反應的發生，此時負極的電位只好將電池中的水電解成氫氣，造成電解液的枯竭，這樣會進一步導致電池性能的惡化。

　　鉛炭電池工作原理分析：

　　傳統鉛酸電池中的一個核心問題就在于負極的硫酸鹽化，即在高倍率放電模式下，負極的海綿狀鉛與HSO4-快速反應生成PbSO4，此時因?yàn)镠SO4-與Pb這一對反應物的供應失配，導致了PbSO4成核速率太快，這樣就使得生成的PbSO4（本質是絕緣的）“糊”在了負極表面，或者是生成了極大的顆粒；而不是按我們所需要的在負極板內部均勻的生成，或者是在表面只是生成細小均勻容易還原的絨狀PbSO4。

　　為了解決這一問題，我們可以在鉛負極中加入的炭粒子，其會形成如上圖所示的導電網絡結構。該網絡結構的優點主要如下：

　　1）提供反應中心：這些炭粒子表面就形成了新的反應活性中心；

　　2）形成導電網絡降低極化；

　　3）形成更幼小均勻的傳質網絡，促進電化學反應在電極表面、內部的均勻進行，從而減輕PbSO4在表面的集中析出效應；

　　4）作為異質材料阻礙PbSO4顆粒的長大，使其均勻分布。

　　5）通過炭的電容效應，提高電池的容量和功率特性。

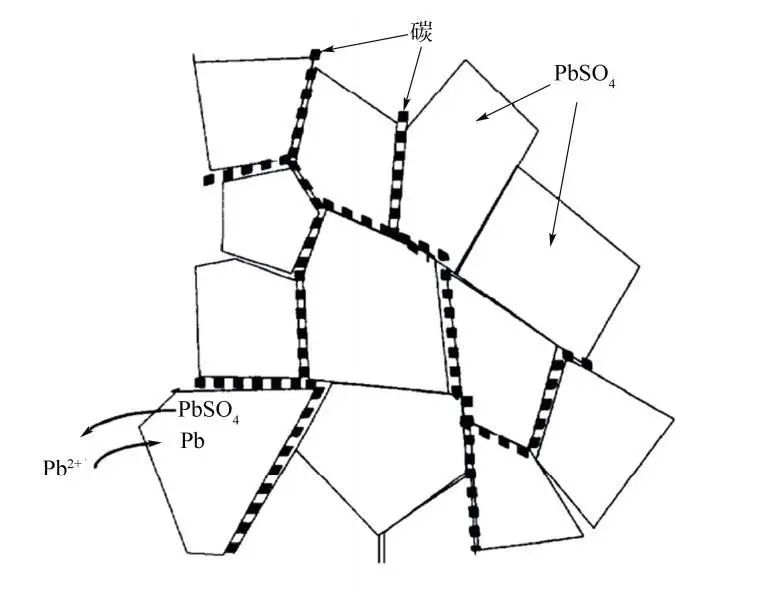

　　鉛炭電池負極板炭導電網絡示意圖：

　　工作與性能特點

　　鉛炭電池的負極形成了鉛金屬-碳顆粒組成的較為均勻、細小的網絡，此結構有利于縮短擴散距離，提高反應均勻性，而且炭本身具有良好的導電性、電容特性使得鉛炭電池具有比傳統鉛酸電池有更好的低溫啟動能力、充電接受能力和大電流充放電性能。

　　1）大電流工作時：電容炭材料起“緩沖”作用。當鉛炭電池在頻繁的瞬時大電流充放電工作時，主要由具有電容特性的炭材料釋放或接收電流，此時鉛金屬負極接收的大電流的沖擊較小，從而不會像傳統的鉛酸電池一樣，在大電流下急劇的發生“負極硫酸鹽化”，這樣就有效地延長了電池使用壽命；

　　2）小電流工作時：主要由海綿鉛負極工作，持續提供能量，而之前因?yàn)榇箅娏鳑_擊以電容能量儲存在炭中的能量也會就近與鉛反應，逐步反應均勻化。

　　3）能量&功率密度，可以提升到40~60Wh/kg，300~400W/kg左右，性能已經接近了一部分鋰電池的能力，而且更關鍵的一點，是其成本仍然是0.6~0.8rmb/Wh，低于鋰電池等其它電池，在成本控制嚴格的場合最有優勢。

　　4）壽命，在淺充放條件下具有很長的循環壽命（比如4500次（70%DOD））

　　鉛酸/鉛炭電池的典型應用場景

　　近年來，鋰離子電池發展速度非常快，給很多人一度造成了“鉛酸電池落后應該被淘汰”的印象。然而實際上，隨著鉛炭電池技術的推出與改進，其核心競爭力：低廉的成本與較好的壽命使之在固定式儲能、低速電動車、電動自行車等領域都取得不小的成果，成為了鋰電等技術的強勁對手。

　　在固定式儲能方面，光伏電站儲能、風電儲能和電網調峰等儲能領域，常要求電池具有功率密度較大，循環壽命長和價格較低等特點。鉛炭電池在空間寬裕、成本要求高的場合競爭優勢更大，而且相對來說一次投資成本較低。而鋰電因?yàn)槟芰棵芏雀摺⒊杀酒撸m合用于一些對于空間有要求、成本相比下不那么敏感的場合，在分布式儲能場合會更有發展。而對比其它儲能技術，比如電容（儲能密度很低，只能進行功率緩沖），液流電池（技術成熟度中等，體積明顯偏大），鉛炭技術在現階段仍然具有良好的競爭實力。
