逆變器概述

　　逆變器是一種由半導體器件組成的電力調整裝置，主要用于把直流電力轉換成交流電力。由升壓回路以及逆變橋式回路構成。升壓回路把太陽電池的直流電壓升壓到逆變器輸出控制所需的直流電壓；逆變橋式回路則把升壓后的直流電壓等價地轉換成常用頻率的交流電壓。逆變器主要由晶體管等開關元件構成，通過有規則地讓開關元件重復開-關（ON-OFF），由直流電變交流電輸出。當然，這樣單純地由開和關回路產生的逆變器輸出波形并不實用。一般需要采用高頻脈寬調制，使靠近正弦波兩端的電壓寬度變狹，正弦波中央的電壓寬度變寬，并在半周期內始終讓開關元件按一定頻率朝一方向動作，這樣形成一個脈沖波列（擬正弦波）。然后讓脈沖波通過簡單的濾波器形成正弦波。逆變器不僅具有直流電交流變換功能，還具有最大限度地發揮太陽電池性能的功能和系統故障保護功能。

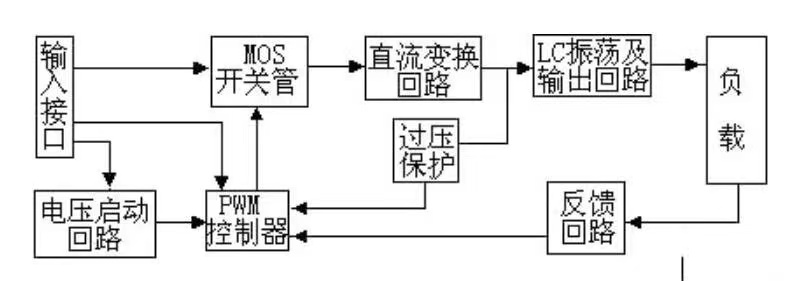

　　逆變器工作原理

　　輸入接口部分：

　　輸入部分有3個信號，12V直流輸入VIN、工作使能電壓ENB及Panel電流控制信號DIM。VIN由Adapter提供，ENB電壓由主板上的MCU提供，其值為0或3V，當ENB=0時，Inverter不工作，而ENB=3V時，Inverter處于正常工作狀態；而DIM電壓由主板提供，其變化范圍在0～5V之間，將不同的DIM值反饋給PWM控制器反饋端，Inverter向負載提供的電流也將不同，DIM值越小，Inverter輸出的電流就越大。

　　電壓?jiǎn)?dòng)回路：

　　ENB為高電平時，輸出高壓去點亮Panel的背光燈燈管。

　　PWM控制器：

　　有以下幾個功能組成：內部參考電壓、誤差放大器、振蕩器和PWM、過壓保護、欠壓保護、短路保護、輸出晶體管。

　　直流變換：

　　由MOS開關管和儲能電感組成電壓變換電路，輸入的脈沖經過推挽放大器放大后驅動MOS管做開關動作，使得直流電壓對電感進行充放電，這樣電感的另一端就能得到交流電壓。

　　LC振蕩及輸出回路：

　　保證燈管啟動需要的1600V電壓，并在燈管啟動以后將電壓降至800V。

　　輸出電壓反饋：

　　當負載工作時，反饋采樣電壓，起到穩定Inventer電壓輸出的作用。
