產品概述：

　　PITE3520三相電能表現場校驗儀是集電能表校驗儀和低壓計量裝置校驗儀合二為一。它既能測量高壓電能表，查接線，也能測量低壓計量裝置綜合誤差，PT、CT二次負荷。可校驗各種機械、電子電能表電能誤差；可同時校驗同一回路中的主副表或同一回路中的有功、無功表；可校核各種電能表常數；一臺儀器相當于多臺儀器。

　　設計特點：

　　1. 同時校驗有功、無功電能表誤差，同時校驗主、副表誤差。

　　2. 可用對比法校驗電壓、電流、功率、功率因數、相位和頻率等電工儀表和變送器。

　　3. 在四個相限識別常見的三相三線 48 種、三相四線 96 種接線錯誤，顯示任意接線的六角圖。

　　4. 可測三相電壓、電流的基波及 2～50 次諧波，并可存儲全部諧波數據。

　　5. 可同時顯示三個電壓、三個電流的波形。

　　6. 可測 PT、CT 二次負荷。

　　7. 支持 U盤，可通過 U盤升級軟件下載校驗數據。

　　8. 可與 PC 機進行通訊，很方便與原有的數據庫和管理系統接口。可配《電能表管理系統》軟件，實現無紙辦公。

　　9. 高亮度、高清晰度、高分辨率5.7＂（320*240）TFT彩色液晶顯示+觸摸屏。

　　10. 系統采用高速高精度的ADC+DSP，同時測量有（無）功功率、電壓、電流、頻率、相位等全部參數，并對全部參數進行軟件修正。

　　11. 儀器無電位器,徹底防止儀器因運輸?shù)韧饨缭蛟斐烧`差改變,大大提高了系統的穩定性和可靠性。

　　12. 系統采用數字真無功測量技術。真正使無功測量做到：不受電壓電流不平衡、相角不對稱、頻率變化等影響。

　　13. 在 -20℃～+40℃ 的溫度范圍內保證電能的準確性。

　　14. 四象限電能測量。

　　15. 可帶 0.2 級 20A 電流鉗（已含開合不重復性誤差、接觸誤差、外界磁場干擾誤差、角差等）。

　　16. 可帶100A、500A、1000A 電流鉗，直接測量低壓計量綜合誤差。

　　17. 電壓、電流自動換檔，電壓 30～480V、電流直接輸入 5A 。

　　18. 對每種接線，顯示錯誤識別后的六角圖，可作為六角圖查線培訓使用。

　　19. 高精度塑膠模具機箱設計，輕巧美觀。

　　產品功能：

　　1.校驗各種機械、電子電能表電能誤差，可同時校驗同一回路中的主副表或同一回路中的有功、無功表;校核各種電能表常數；

　　2.測量現場各相電參數指標（U、I、P、Q、Φ、F）；

　　3.測量各種電能表走字誤差；

　　4.測量電流、電壓諧波，支持到50次諧波測量；

　　5.測量電流、電壓波形；

　　6.U盤升級系統，下載校驗數據，實現無紙化辦公；

　　7.支持小電流測量（支持＜5mA電流測試，方便首檢無負荷時接線識別；

　　8.讀多功能電能表數據功能；

　　9.更加完善的錯誤接線識別功能，能識別IB接入與PT、CT極性接反的情況；

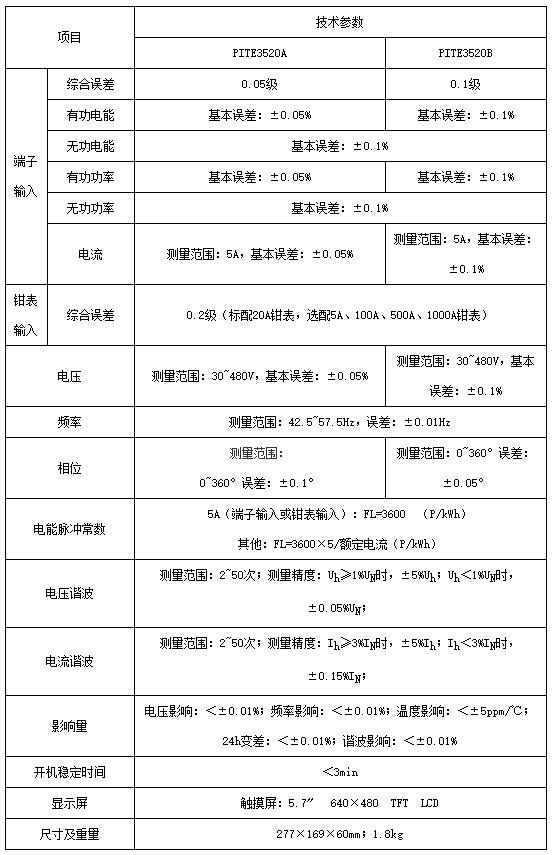

　　技術指標：
